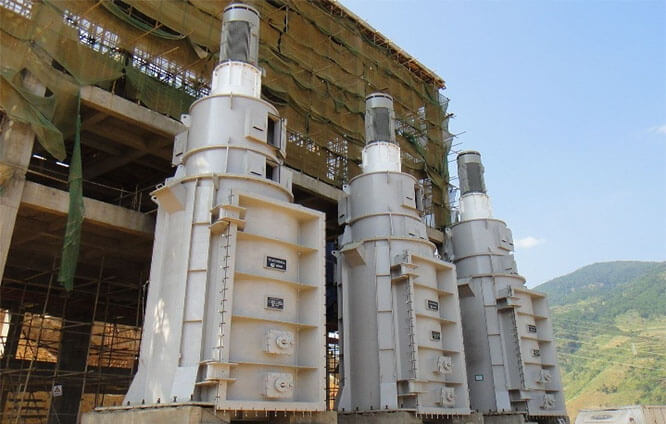

تاورمیل یا آسیاب برجی (Tower Mill)

تاورمیل یا آسیاب برجی نوعی آسیاب عمودی است که برای خردایش مواد معدنی و صنعتی به کار می‌رود. این نوع آسیاب به طور ویژه در صنایع معدن و فرآوری مواد معدنی استفاده می‌شود. طراحی تاورمیل شامل یک محفظه استوانه‌ای بلند و عمودی است که در آن، یک همزن عمودی نصب شده است. مواد معدنی به همراه گلوله‌های فولادی یا سرامیکی درون این محفظه قرار می‌گیرند و با چرخش همزن و اعمال نیروی گریز از مرکز، عملیات خردایش انجام می‌شود.

ویژگی‌های بارز تاورمیل یا آسیاب برجی

کارایی انرژی بالا:

به دلیل سرعت پایین‌تر در مقایسه با آسیاب‌های گلوله‌ای، مصرف انرژی کمتری دارد.

توزیع اندازه ذرات بهتر:

به دلیل طراحی عمودی، ذرات به شکل یکنواخت‌تری خرد می‌شوند.

مناسب برای آسیاب‌های مرطوب:

اغلب در فرآیندهای مرطوب و برای مواد معدنی که به رطوبت حساس نیستند، به کار می‌رود.

نحوه کار تاورمیل یا آسیاب برجی (Tower Mill)

به این صورت است که با استفاده از نیروی مکانیکی و حرکت چرخشی یک محور عمودی، مواد خرد می‌شوند. مراحل کار این دستگاه به شرح زیر است:

ورود مواد به آسیاب:

مواد معدنی (مانند سنگ‌های معدنی یا دیگر مواد خام) همراه با گلوله‌های خردکننده (معمولاً گلوله‌های فولادی یا سرامیکی) به محفظه آسیاب وارد می‌شوند.

حرکت همزن عمودی:

در مرکز تاورمیل، یک همزن عمودی قرار دارد که به یک موتور متصل است. این همزن به آرامی می‌چرخد و مواد و گلوله‌ها را به حرکت درمی‌آورد. سرعت چرخش همزن معمولاً کمتر از آسیاب‌های گلوله‌ای افقی است، که همین باعث کاهش مصرف انرژی می‌شود.

عملیات خردایش:

نیروی گریز از مرکز ایجاد شده توسط همزن، گلوله‌های خردکننده را به دیواره‌های محفظه می‌برد. برخورد گلوله‌ها با مواد، باعث خردایش ذرات می‌شود. همزمان، مواد تحت تأثیر نیروی گرانش به پایین محفظه حرکت می‌کنند، جایی که مواد خرد شده‌تر به سمت پایین منتقل می‌شوند.

خروج مواد خرد شده:

مواد خرد شده به قسمت‌های پایین‌تر آسیاب حرکت کرده و از آنجا خارج می‌شوند. از آنجایی که تاورمیل عمدتاً برای عملیات خردایش مرطوب استفاده می‌شود، یک جریان مایع نیز به طور همزمان وارد آسیاب شده و به حمل و خروج مواد خرد شده کمک می‌کند.

مزیت طراحی عمودی:

طراحی عمودی تاورمیل باعث می‌شود که مواد به صورت طبیعی و تحت تأثیر نیروی جاذبه به سمت پایین محفظه حرکت کنند. این طراحی باعث بهینه‌سازی در مصرف انرژی و افزایش راندمان خردایش می‌شود، زیرا گلوله‌ها به طور مداوم با مواد برخورد می‌کنند و نیازی به چرخش سریع همزن نیست.

مراحل ساخت تاورمیل یا آسیاب برجی

ساخت تاورمیل یا آسیاب برجی به دلیل طراحی پیچیده و نیاز به دقت بالا، مراحل متعددی را در بر می‌گیرد. مراحل کلی ساخت تاورمیل به شرح زیر است:

1. طراحی و مهندسی اولیه

تحلیل نیازها: ابتدا نیازهای پروژه و نوع موادی که قرار است آسیاب شوند، مورد بررسی قرار می‌گیرند. بر اساس سختی، اندازه و خصوصیات مواد معدنی، طراحی تاورمیل مشخص می‌شود.

مدل‌سازی و شبیه‌سازی:

در این مرحله، با استفاده از نرم‌افزارهای مهندسی مانند CAD، مدل سه‌بعدی تاورمیل طراحی می‌شود. سپس شبیه‌سازی‌های دینامیکی و مکانیکی برای اطمینان از کارایی آن انجام می‌گردد.

2. انتخاب مواد

برای ساخت بخش‌های مختلف تاورمیل، مواد مقاوم و با دوام انتخاب می‌شوند. این مواد معمولاً از فولادهای آلیاژی با مقاومت بالا در برابر سایش و خوردگی تهیه می‌شوند.

انتخاب مواد مناسب برای گلوله‌های خردکننده و دیواره‌های محفظه آسیاب از اهمیت بالایی برخوردار است.

3. ساخت قطعات

ساخت بدنه اصلی: محفظه استوانه‌ای تاورمیل که باید مقاومت بالایی داشته باشد، از فولادهای سنگین و مقاوم ساخته می‌شود.

ساخت همزن عمودی:

محور همزن و تیغه‌های آن نیز از مواد بسیار مقاوم ساخته می‌شوند تا در برابر سایش و فشار خردایش مقاومت کنند.

ساخت گلوله‌های خردکننده:

گلوله‌ها اغلب از فولاد یا سرامیک با درجه سختی بالا ساخته می‌شوند تا عمر طولانی‌تری داشته باشند و کارایی خردایش را افزایش دهند.

4. مونتاژ قطعات

نصب همزن عمودی:

همزن به وسیله موتور به محفظه آسیاب متصل می‌شود. این همزن باید به گونه‌ای طراحی و نصب شود که با حداقل سایش و اصطکاک کار کند.

نصب سیستم محرکه:

موتور و سیستم انتقال قدرت نصب و تنظیم می‌شوند. این سیستم شامل موتورهای الکتریکی و جعبه‌دنده‌هایی است که حرکت همزن را کنترل می‌کنند.

مونتاژ محفظه آسیاب:

بدنه استوانه‌ای آسیاب با گلوله‌های خردکننده پر می‌شود و تمام قطعات محفظه به طور کامل به هم متصل می‌شوند.

5. نصب سیستم‌های کنترلی

سیستم‌های کنترلی و نظارتی برای کنترل دقیق سرعت همزن و فرآیند خردایش نصب می‌شوند. این سیستم‌ها به صورت خودکار کار می‌کنند و شرایط عملیات آسیاب را به صورت لحظه‌ای کنترل می‌کنند.

6. آزمایش و بررسی عملکرد

پس از تکمیل مونتاژ، تاورمیل تحت آزمایش‌های عملیاتی قرار می‌گیرد. عملکرد دستگاه در شرایط مختلف، نظیر سرعت چرخش همزن، میزان خردایش مواد و کارایی انرژی بررسی می‌شود.

اگر مشکلی در عملکرد دستگاه وجود داشته باشد، تنظیمات و اصلاحات لازم انجام می‌شود.

7. راه‌اندازی نهایی

پس از موفقیت در آزمایش‌ها، تاورمیل به محل کار انتقال یافته و نصب می‌شود. در این مرحله، تمام اتصالات مکانیکی، الکتریکی و هیدرولیکی بررسی و راه‌اندازی می‌شوند.

سپس دستگاه آماده بهره‌برداری می‌شود و فرآیند خردایش مواد معدنی آغاز می‌گردد.

نکات مهم در ساخت تاورمیل یا آسیاب برجی:

انتخاب صحیح مواد برای افزایش طول عمر دستگاه.

دقت در مونتاژ قطعات به منظور جلوگیری از سایش و خرابی‌های احتمالی.

تست‌های دقیق برای اطمینان از کارکرد بهینه و مصرف انرژی کم.

محوریت اصلی در طراحی یک تاورمیل یک تیغه مارپیچ همزن مرکزی است و تنها بخش متحرک و درگیر با دوغاب و مدیا نیز هست که امکان خردایش مواد معدنی از طریق ایجاد سایش و خوردگی را فراهم می‌آورد.

نتیجه آزمایشات متعدد بر روی انواع تاور میل، حکایت از مصرف انرژی کمتر در آنها جهت خردایش موادی معدنی ریز دانه در مقایسه سایر آسیاب‌های افقی نظیر بال میل و راد میل دارد که در کنار استهلاک کمتر تجهیزات مکانیکی ناشی از به‌حداقل رساندن قطعات متحرک در انواع آسیاب برجی، آن را به‌گزینه‌ای باصرفه و اقتصادی جهت خردایش انواع مواد معدنی بدل می‌سازد.

سایز خوراک مورد استفاده جهت خردایش در تاور میل می‌تواند تا 6 میلی متر نیز برسد که آن را به گزینه‌ای بهتر جهت خردایش ثانویه بدل می‌سازد.

هرچند بسته به مواد معدنی مورد نظر، امکان استفاده از آن طی فرآیند خردایش اولیه نیز وجود دارد و سایز تنها عامل محدود کننده آن به شمار می‌رود.

گفتنی است که نحوه قرارگیری مدیا در کنار یک‌دیگر به‌گونه‌ای است که نهایتا امکان خردایش تا 20 میکرون وجود دارد و ریسک بیش‌خردایش به حداقل می‌رسد.

آسیاب برجی یا تاور میل که با نام آسیاب عمودی نیز شناخته می‌شود، عبارت است از محفظه‌ای استوانه‌ای با موتوری در راس که در داخل خود مجهز به‌یک ماردون همزن مرکزی است.

به هنگام خردایش، داخل محفظه با آب و حد معینی از مدیای فولادی اشباع می‌شود و ورود خوراک از طریق کانالی در پایین مخزن صورت می‌پذیرد.

پس از پر شدن مخزن تاور میل است که ماردون همزن مرکزی، با حرکت چرخشی خود، در عین به حرکت درآوردن مدیای فولادی و خردایش دوغاب، مواد معدنی ریزدانه را به بالا منتقل کرده و به همراه تعدادی از مدیای فولادی از مخزن خارج می‌کند.

تحلیل تخصصی عملکرد تاورمیل در خردایش نرم و فوق‌نرم مواد معدنی

تاورمیل (Vertical Tower Mill) به‌عنوان یکی از کارآمدترین آسیاب‌های عمودی با انرژی ویژه بالا، نقش کلیدی در مدارهای خردایش مرحله نهایی (Regrinding) ایفا می‌کند. این تجهیز به‌ویژه در مدارهایی که هدف، آزادسازی کامل کانی‌های باارزش بدون تولید نرمه مخرب است، برتری فنی محسوسی نسبت به آسیاب‌های افقی دارد.

۱. مبانی دینامیک خردایش در تاورمیل

در تاورمیل، مکانیزم خردایش عمدتاً مبتنی بر سایش کنترل‌شده (Attrition Grinding) است. حرکت دورانی مارپیچ مرکزی باعث ایجاد یک میدان برشی پایدار در بستر گلوله‌ها می‌شود. در این شرایط:

• انرژی جنبشی گلوله‌ها پایین اما پیوسته است

• احتمال شکست ترد ذرات کاهش می‌یابد

• خردایش ترجیحی در مرز دانه‌های معدنی رخ می‌دهد

این نوع انتقال انرژی، دقیقاً همان چیزی است که برای آزادسازی کانی‌های سولفیدی ریزدانه مورد نیاز است.

۲. توزیع انرژی و کاهش مصرف توان

یکی از ویژگی‌های مهندسی مهم تاورمیل، توزیع یکنواخت توان در ارتفاع محفظه آسیاب است. برخلاف بالمیل که تمرکز انرژی در ناحیه سقوط گلوله‌هاست، در تاورمیل:

• انرژی به‌صورت پیوسته در کل ستون پالپ توزیع می‌شود

• توان ویژه مصرفی (kWh/t) کاهش می‌یابد

• راندمان خردایش افزایش می‌یابد، خصوصاً در ابعاد زیر ۴۵ میکرون

مطالعات صنعتی نشان می‌دهد مصرف انرژی تاورمیل در مدار Regrind بین ۲۰ تا ۴۰ درصد کمتر از بالمیل هم‌ظرفیت است.

۳. کنترل دانه‌بندی و اثر آن بر آزادسازی کانی‌ها

در فرآوری مواد معدنی، کنترل P80 اهمیت حیاتی دارد. تاورمیل امکان تنظیم دقیق دانه‌بندی خروجی را از طریق پارامترهای زیر فراهم می‌کند:

• سرعت دوران مارپیچ

• نسبت جامد به مایع پالپ

• اندازه و جنس گلوله‌های آسیاب

• ارتفاع بستر خردایش

این کنترل دقیق باعث می‌شود:

• ذرات ارزشمند بیش‌ازحد خرد نشوند

• نرمه‌های مزاحم فلوتاسیون کاهش یابند

• بازیابی نهایی فلز افزایش یابد

۴. نقش تاورمیل در مدارهای فلوتاسیون پیشرفته

در مدارهای مدرن فلوتاسیون، تاورمیل اغلب به‌عنوان آسیاب پیش‌شرط‌سازی خوراک فلوتاسیون استفاده می‌شود. خروجی یکنواخت تاورمیل موجب:

• افزایش سطح تماس ذرات با کلکتورها

• کاهش مصرف مواد شیمیایی

• بهبود انتخاب‌پذیری (Selectivity) فرآیند فلوتاسیون

به همین دلیل، در بسیاری از کارخانه‌های طلا و مس، جایگزینی بالمیل Regrind با تاورمیل منجر به افزایش قابل‌توجه بازیابی شده است.

۵. ملاحظات طراحی و بهره‌برداری صنعتی

در طراحی و انتخاب تاورمیل باید به موارد زیر توجه شود:

• سختی ماده معدنی (Bond Work Index)

• حساسیت کانی به تولید نرمه

• ظرفیت مدار و امکان کار در مدار بسته

• سازگاری با هیدروسیکلون یا سپراتور مرطوب

همچنین استفاده از آسترهای مقاوم به سایش و گلوله‌های مناسب، نقش مهمی در کاهش هزینه‌های عملیاتی (OPEX) دارد.

۶. جایگاه تاورمیل در خطوط فرآوری مدرن

با افزایش اهمیت کاهش مصرف انرژی و بهبود راندمان فرآیند، تاورمیل به‌عنوان جایگزین مهندسی‌شده آسیاب‌های سنتی شناخته می‌شود. این تجهیز نه‌تنها از نظر مصرف انرژی بهینه‌تر است، بلکه کیفیت محصول نهایی را نیز به‌طور مستقیم تحت تأثیر قرار می‌دهد.

تاورمیل یک آسیاب عمودی با قابلیت کنترل دقیق خردایش، مصرف انرژی پایین و سازگاری بالا با مدارهای فلوتاسیون است. استفاده صحیح از این تجهیز می‌تواند آزادسازی کانی‌ها را بهینه کرده و عملکرد کل خط فرآوری را به‌طور محسوسی ارتقا دهد.

---
