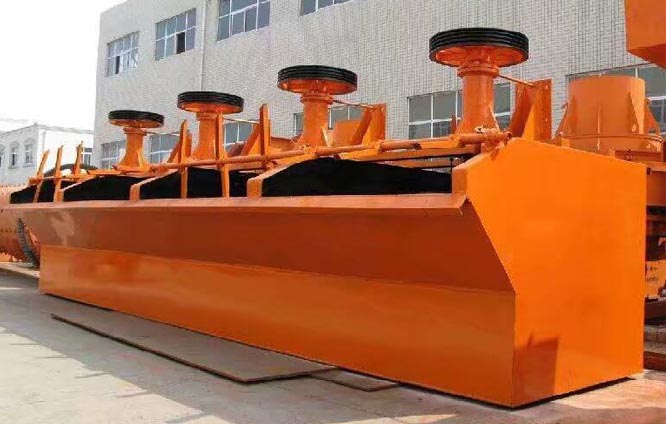

دستگاه فلوتاسیون صنعتی و نقش آن در فرآوری مواد معدنی

دستگاه فلوتاسیون صنعتی یکی از تجهیزات کلیدی در خطوط فرآوری مواد معدنی است که با تکیه بر اختلاف خواص فیزیکی و شیمیایی سطح ذرات، امکان جداسازی کانی‌های باارزش از باطله را فراهم می‌کند. این دستگاه به‌طور گسترده در صنایع معدن، متالورژی و فرآوری طلا، مس، سرب، روی و نیکل مورد استفاده قرار می‌گیرد.

انواع فلوتاسیون

• فلوتاسیون vs. جداسازی ثقلی (Gravity Separation):
  • در فلوتاسیون از حباب‌های هوا برای جداسازی مواد معدنی استفاده می‌شود، در حالی که در جداسازی ثقلی، از تفاوت چگالی مواد برای تفکیک استفاده می‌شود.
  • فلوتاسیون معمولاً برای مواد ریزدانه و مخلوط‌های پیچیده مناسب است، در حالی که جداسازی ثقلی برای مواد درشت و همگن بهتر عمل می‌کند.
• فلوتاسیون vs. لیچینگ (Leaching):
  • در فلوتاسیون مواد معدنی از طریق تماس با حباب‌ها و تشکیل کف جدا می‌شوند، اما در لیچینگ مواد معدنی با استفاده از یک محلول شیمیایی (معمولاً اسید یا باز) حل می‌شوند.
  • لیچینگ بیشتر برای استخراج فلزاتی مانند طلا و مس به کار می‌رود که از مواد معدنی آنها حل می‌شود، در حالی که فلوتاسیون بیشتر برای مواد معدنی سخت‌تر مانند مس و روی استفاده می‌شود.

نحوه عملکرد ماشین فلوتاسیون:

1. ماده اولیه (که معمولاً مخلوطی از مواد معدنی و مواد غیر مفید است) به داخل دستگاه وارد می‌شود.
2. در داخل دستگاه، مواد با یک حباب هوا مخلوط می‌شوند. این حباب‌ها به سطح می‌آیند و مواد خاصی که تمایل به چسبیدن به حباب‌ها دارند، به سطح مایع منتقل می‌شوند.
3. این مواد به سطح دستگاه منتقل شده و از دیگر مواد جدا می‌شوند.
4. سپس مواد جدا شده (که به “کف” یا “کنسانتره” معروف است) از سطح دستگاه جمع‌آوری می‌شوند.
5. مواد باقی‌مانده (که معمولاً شامل مواد غیر مفید است) به پایین دستگاه فرو می‌روند و از آن خارج می‌شوند.

اجزای اصلی ماشین فلوتاسیون:

1. کاسه فلوتاسیون: محفظه‌ای است که در آن مواد معدنی و حباب‌ها با هم مخلوط می‌شوند.
2. ملخ‌ها یا همزن‌ها: برای ایجاد چرخش و حرکت در مایع به کار می‌روند و کمک می‌کنند تا حباب‌ها به طور یکنواخت در مایع توزیع شوند.
3. ورودی‌ها و خروجی‌ها: برای ورود مواد اولیه و خروجی محصولات نهایی به کار می‌روند.
4. سیستم هوادهی: برای تولید حباب‌های ریز هوا در مایع استفاده می‌شود.

فرآیند فلوتاسیون یکی از روش‌های مؤثر برای جداسازی مواد با خواص فیزیکی و شیمیایی متفاوت است و در بسیاری از صنایع معدنی و شیمیایی استفاده می‌شود.

ماشین فلوتاسیون متشکل از بخش‌های مختلف به‌منظور انجام هرچه بهینه‌تر فرآیند فلوتاسیون است که انواع مختلفی دارد و از مهم‌ترین آن‌ها می‌توان از انواع سیستم فلوتاسیون مکانیکی، فوتاسیون پنوماتیک، جدایش کف و فلوتاسیون ستونی (هوایی) نام برد.

هرچند که این بین، انواع سلول فلوتاسیون پنوماتیک و جدایش کف همچنان نتوانسته‌اند جا پای خود را به‌شکل درخوری در صنعت بازکنند و انواع سلول فلوتاسیون مکانیکی با اختلاف، بیشترین کاربرد را در میان صنایع مختلف دارد.دستگاه فلوتاسیون هوایی نیز در جایگاه بعدی قرار دارد.

ماشین فلوتاسیون مکانیکی، متشکل از یک همزن با پیشران مکانیکی و تعدادی تیغه عمودی در اطراف و حول محور چرخش آن است که در عین پراکندن هوا در پالپ، مانع چرخش آن به‌دور محور همزن در داخل سلول می‌شوند. عمده ماشین‌های فلوتاسیون به‌صورت مجموعه‌ای از مخازن استوانه‌ای یا مکعبی به‌هم پیوسته طراحی و ساخته می‌شوند.

عملیات هواپراکنی انواع ماشین فلوتاسیون به دو دسته اصلی قابل تقسیم است؛ نخست خودمکشی که سیستم طی آن از افت فشار و شرایط خلاء تقریبی ایجاد شده به‌واسطه فعالیت همزن‌ها به‌منظور مکش هوای ایجاد شده توسط بلوئر خارجی به داخل مخزن بهره می‌برد و در نتیجه همین امر است که خوراک ورودی به ماشین فلوتاسیون مکانیکی در این روش معمولا از پایین‌ترین بخش به آن سرریز می‌شود.

این سیستم، همانطور که از نام آن نیز پیداست، از یک استوانه با نسبت ارتفاع به سطح مقطع یا دهانه بسیار در مقایسه با ماشین فلوتاسیون مکانیکی نظیر 5 به 20 بهره می‌برد. در ماشین فلوتاسیون هوایی، عملیات ترکیب آب و هوا از طریق ایجاد حباب‌های ریز تولید شده توسط ونتیلاتورها صورت می‌پذیرد و نیازی به هیچگونه قطعه متحرک مکانیکی وجود ندارد. با این حال استفاده از این روش به منظور هوادهی پالپ‌هایی با نرح ته‌نشینی بالا ممکن نیست.

اهمیت ماشین فلوتاسیون در صنعت معدنی

ماشین فلوتاسیون یکی از مهم‌ترین تجهیزات در فرآوری مواد معدنی است که نقش حیاتی در استخراج و جداسازی مواد معدنی ارزشمند ایفا می‌کند. این دستگاه با استفاده از اصول شناورسازی، به تفکیک مواد مختلف بر اساس چسبندگی آنها به حباب‌های هوا کمک می‌کند. در صنعت معدنی، فلوتاسیون به عنوان یک روش موثر برای استخراج فلزات گرانبها و بهینه‌سازی فرآیند تولید شناخته می‌شود. در این مقاله به اهمیت ماشین فلوتاسیون در صنعت معدنی و نقش آن در بهبود بهره‌وری و کاهش هزینه‌ها خواهیم پرداخت.

1. افزایش بهره‌وری فرآیند استخراج مواد معدنی

یکی از اصلی‌ترین مزایای استفاده از ماشین فلوتاسیون در صنعت معدنی، افزایش بهره‌وری استخراج مواد معدنی است. این دستگاه به طور مؤثری کمک می‌کند تا مواد معدنی با عیار بالا از سنگ‌های معدنی جدا شوند و بدین ترتیب، میزان بازیابی مواد ارزشمند به حداکثر می‌رسد. با استفاده از ماشین فلوتاسیون، می‌توان مواد معدنی مانند مس، طلا، سرب، روی و دیگر فلزات را به راحتی از ناخالصی‌ها و مواد غیرقابل استفاده تفکیک کرد.

2. کاهش هزینه‌های استخراج و فرآوری

ماشین فلوتاسیون به دلیل کارایی بالا و مصرف انرژی کمتر در مقایسه با روش‌های سنتی دیگر، می‌تواند هزینه‌های استخراج و فرآوری مواد معدنی را کاهش دهد. این دستگاه با کاهش نیاز به مصرف مواد شیمیایی و انرژی، در هزینه‌های کلی فرآیند استخراج صرفه‌جویی ایجاد می‌کند. همچنین، با افزایش دقت و کیفیت تفکیک، از ضایعات مواد معدنی نیز کاسته می‌شود.

3. تأثیر مثبت بر محیط زیست

فرآیند فلوتاسیون در مقایسه با برخی روش‌های دیگر استخراج، به دلیل استفاده کمتر از مواد شیمیایی مضر و بهینه‌سازی مصرف آب، از جنبه‌های زیست‌محیطی بسیار مناسب است. این امر موجب کاهش آلاینده‌ها و آسیب‌های زیست‌محیطی ناشی از استخراج می‌شود. علاوه بر این، بازیابی بیشتر مواد معدنی و کاهش ضایعات معدنی به حفظ منابع طبیعی کمک می‌کند.

4. کاربرد در استخراج فلزات گرانبها

ماشین فلوتاسیون به طور ویژه در استخراج فلزات گرانبها مانند طلا و نقره کاربرد دارد. این روش به جداکردن ذرات معدنی با ارزش از سنگ‌های معدنی کمک می‌کند و به ویژه برای معادن با مواد معدنی پیچیده و متنوع مؤثر است. با استفاده از فلوتاسیون، می‌توان بازیابی بالاتری از فلزات گرانبها داشته و از منابع محدود به نحو احسن استفاده کرد.

5. تطبیق با انواع معادن و مواد معدنی

ماشین فلوتاسیون انعطاف‌پذیری بالایی دارد و می‌تواند در معادن مختلف و برای انواع مواد معدنی استفاده شود. این دستگاه به گونه‌ای طراحی شده است که می‌تواند شرایط عملیاتی را برای انواع مواد معدنی مختلف، از جمله سنگ‌های سخت و نرم، تنظیم کند. به همین دلیل، ماشین فلوتاسیون در معادن مختلف در سراسر دنیا به عنوان یک ابزار کلیدی برای استخراج مواد معدنی استفاده می‌شود.

نتیجه‌گیری

ماشین فلوتاسیون در صنعت معدنی نقشی بسیار مهم دارد و به عنوان یک ابزار کارآمد در فرآوری مواد معدنی شناخته می‌شود. این دستگاه با افزایش بهره‌وری، کاهش هزینه‌ها و بهبود عملکرد استخراج، می‌تواند به بهینه‌سازی فرآیندهای صنعتی کمک کند. با توجه به مزایای آن، استفاده از ماشین فلوتاسیون در معادن مختلف به یک ضرورت تبدیل شده است و اهمیت آن در صنعت معدن همچنان در حال افزایش است.

نکات مهم در انتخاب ماشین فلوتاسیون مناسب برای نیازهای خود

فلوتاسیون یکی از مهم‌ترین فرآیندهای جداسازی مواد معدنی است که در معادن برای استخراج فلزات ارزشمند مورد استفاده قرار می‌گیرد. انتخاب ماشین فلوتاسیون مناسب برای نیازهای خاص شما می‌تواند تاثیر زیادی بر راندمان و بازدهی فرآیند داشته باشد. در این مقاله به بررسی نکات مهمی پرداخته‌ایم که در انتخاب ماشین فلوتاسیون باید در نظر گرفته شوند.

قابلیت‌های تکنیکی ماشین‌های فلوتاسیون

در هنگام انتخاب ماشین فلوتاسیون، توجه به ویژگی‌های فنی دستگاه‌ها امری حیاتی است. برخی از ویژگی‌های مهم عبارتند از:

• ظرفیت تولید: بسته به میزان ماده معدنی که قصد پردازش آن را دارید، باید دستگاهی با ظرفیت مناسب انتخاب کنید.
• مصرف انرژی: ماشین‌های فلوتاسیون با مصرف انرژی کمتر می‌توانند به کاهش هزینه‌های عملیاتی کمک کنند.
• کارایی حباب‌ها: شکل و اندازه حباب‌ها در فرایند فلوتاسیون تاثیر زیادی بر عملکرد دستگاه دارد. ماشین‌هایی که حباب‌های یکنواخت و بهینه تولید می‌کنند، راندمان بالاتری دارند.
• سیستم کنترل و خودکار: سیستم‌های مدرن کنترل خودکار می‌توانند به بهبود دقت فرآیند کمک کنند.


  قیمت ماشین‌های فلوتاسیون

  قیمت ماشین‌های فلوتاسیون می‌تواند از چند هزار دلار تا چند صد هزار دلار متغیر باشد. عواملی که بر قیمت تاثیر می‌گذارند عبارتند از:

  • نوع دستگاه: ماشین‌های فلوتاسیون مکانیکی معمولاً قیمت بالاتری دارند.
  • ظرفیت و ابعاد دستگاه: هرچه ظرفیت ماشین بالاتر باشد، قیمت آن نیز بیشتر خواهد بود.
  • ویژگی‌های اضافی: تجهیزاتی مانند سیستم‌های کنترل هوشمند، بهره‌وری انرژی و کارایی بالا نیز می‌توانند هزینه دستگاه را افزایش دهند.

  برای انتخاب دستگاه مناسب، باید مطمئن شوید که هزینه آن با بودجه و نیازهای عملیاتی شما تطابق داشته باشد.

  مقایسه ماشین‌های فلوتاسیون

  برای انتخاب دستگاه مناسب، مقایسه بین برندها و مدل‌های مختلف ضروری است. برخی نکات برای مقایسه عبارتند از:

  • مقایسه عملکرد: بررسی نتایج آزمایشی و عملکرد هر دستگاه در فرآیندهای مشابه.
  • بازده اقتصادی: محاسبه هزینه‌های جاری دستگاه و مقایسه آن با ظرفیت تولید.
  • پشتیبانی فنی و خدمات پس از فروش: انتخاب ماشین‌آلاتی که از خدمات پشتیبانی قوی برخوردار باشند.که شرکت پینار خزر با سابقه درخشان خدمات پس از فروش خوبی را ارئه می دهد.انتخاب ماشین فلوتاسیون مناسب برای نیازهای خاص شما به عوامل مختلفی بستگی دارد، از جمله نوع مواد معدنی، حجم تولید، ویژگی‌های فنی و قیمت دستگاه. با توجه به این نکات، می‌توانید دستگاهی را انتخاب کنید که بیشترین بهره‌وری و صرفه‌جویی را در هزینه‌ها برای شما به ارمغان آورد.

سلول فلوتاسیون (Flotation Cell)

سلول فلوتاسیون یکی از تجهیزات حیاتی در فرآوری مواد معدنی و استخراج فلزات است که برای جداسازی مواد معدنی ارزشمند از مواد زائد استفاده می‌شود. این روش بر پایه خواص سطحی مواد و تفاوت چسبندگی آن‌ها به حباب‌های هوا عمل می‌کند.

ساختار و عملکرد سلول فلوتاسیون

یک سلول فلوتاسیون معمولاً شامل یک مخزن بزرگ، همزن مکانیکی و سیستم تزریق هوا است. عملکرد آن به این صورت است که ذرات ریز مواد معدنی با استفاده از افزودنی‌ها (مانند کف‌سازها و کلکتورها) به سطح حباب‌های هوا می‌چسبند و به صورت کف روی سطح مخزن جمع می‌شوند. سپس این کف جمع‌آوری و به مرحله بعدی فرآوری منتقل می‌شود.

• همزن مکانیکی: جریان مایع و هوا را ترکیب کرده و حباب‌های یکنواخت ایجاد می‌کند.

• سیستم هوا: هوا را به صورت حباب‌های ریز وارد مخزن می‌کند تا ذرات معدنی به سطح بیایند.

• کف‌سازها و کلکتورها: مواد شیمیایی که باعث می‌شوند ذرات معدنی به حباب‌ها بچسبند و جداسازی موثرتر شود.

کاربرد سلول فلوتاسیون

سلول‌های فلوتاسیون در صنایع مختلف استفاده می‌شوند، از جمله:

• استخراج طلا، نقره، مس، سرب و روی

• فرآوری ذرات معدنی آهن و فسفات

• بازیابی مواد ارزشمند از پسماندهای صنعتی

مزایا

• افزایش درصد بازیابی مواد معدنی

• کاهش حجم مواد زائد

• امکان جداسازی ذرات بسیار ریز که روش‌های سنتی قادر به جدا کردن آن‌ها نیستند

نکات مهم

برای عملکرد بهینه سلول فلوتاسیون، باید به اندازه ذرات، pH محلول، نوع کف‌ساز و میزان هوادهی توجه شود. طراحی مناسب سلول و کنترل فرآیند، نقش مستقیم در افزایش بهره‌وری و کاهش هزینه‌ها دارد.

سلول فلوتاسیون ستونی (Column Flotation Cell)

سلول فلوتاسیون ستونی یکی از پیشرفته‌ترین انواع سلول‌های فلوتاسیون است که برای جداسازی مواد معدنی ریز و با ارزش بالا استفاده می‌شود. این سلول‌ها به شکل ستونی بلند و باریک طراحی شده‌اند و عملکرد آن‌ها بر پایه تماس طولانی ذرات معدنی با حباب‌های هوا است.

ساختار و عملکرد

یک سلول فلوتاسیون ستونی معمولاً شامل اجزای زیر است:

• ستون فلوتاسیون: مخزنی بلند که جریان مایع و حباب‌ها در آن به سمت بالا حرکت می‌کند.

• سیستم هوادهی: هوا یا گاز از پایین ستون وارد می‌شود و حباب‌های ریز ایجاد می‌کند.

• بخش جمع‌آوری کف: در بالای ستون، ذرات معدنی به صورت کف جمع‌آوری شده و جدا می‌شوند.

عملکرد:
ذرات ریز مواد معدنی با کمک کلکتورها و کف‌سازها به حباب‌ها می‌چسبند و در طول ستون به سمت بالا حرکت می‌کنند، در حالی که مواد زائد سنگین به پایین ستون سقوط می‌کنند. این فرآیند باعث می‌شود جداسازی بسیار دقیق و با بهره‌وری بالا انجام شود.

مزایا سلول فلوتاسیون ستونی

• افزایش درصد بازیابی ذرات ریز و میکروسکوپی

• کاهش مصرف انرژی نسبت به سلول‌های مکانیکی سنتی

• تولید کف با کیفیت بالاتر و کاهش آلودگی مواد زائد

• کنترل آسان‌تر زمان تماس ذرات با حباب‌ها

کاربردها

• فرآوری طلا و نقره

• استخراج مس، سرب، روی و نیکل

• صنایع فلزات گرانبها و بازیابی مواد ارزشمند از باطله‌ها

تفاوت ماشین فلوتاسیون با تیکنر

ماشین فلوتاسیون و تیکنر دو تجهیز مهم در فرآوری مواد معدنی هستند که برای اهداف مختلفی در صنعت معدن به کار می‌روند. در اینجا به بررسی تفاوت‌های اصلی بین این دو دستگاه می‌پردازیم:

1. هدف و عملکرد اصلی:

• ماشین فلوتاسیون:
  • هدف: هدف اصلی ماشین فلوتاسیون جداسازی مواد معدنی از سایر مواد با استفاده از خواص سطحی و چسبندگی به حباب‌های هوا است.
  • عملکرد: در فلوتاسیون، مواد معدنی به همراه حباب‌های ریز هوا مخلوط می‌شوند. مواد خاصی که به حباب‌ها چسبیده‌اند، به سطح مایع می‌آیند و از دیگر مواد جدا می‌شوند. این مواد سپس به‌عنوان “کف” یا “کنسانتره” جمع‌آوری می‌شوند.
  • کاربرد: این فرآیند عمدتاً برای جداسازی مواد معدنی با خصوصیات شیمیایی و فیزیکی متفاوت از هم مانند مس، طلا، سرب، روی و غیره به کار می‌رود.
• تیکنر:
  • هدف: هدف اصلی تیکنر فشرده‌سازی و تصفیه مواد جامد معلق در مایعات است.
  • عملکرد: تیکنر یک مخزن ته‌نشینی است که در آن مواد جامد موجود در دوغاب (مخلوط مایع و جامد) ته‌نشین می‌شوند. در این فرآیند، مواد جامد از مایع جدا شده و مایع شفاف‌تر به بیرون می‌رود.
  • کاربرد: تیکنر عمدتاً برای کاهش حجم مواد جامد معلق در مایعات و به‌دست‌آوردن آب تمیز (که معمولاً در فرآیندهای بعدی بازیابی یا دفع می‌شود) استفاده می‌شود.

2. فرآیند و فاز جداسازی:

• ماشین فلوتاسیون:
  • فرآیند کف‌سازی است که در آن مواد معدنی بر اساس خواص سطحی خود (هیدروفوبیک یا هیدروفیلیک) به حباب‌های هوا چسبیده و به سطح مایع می‌آیند.
  • این فرآیند جداسازی مواد بر اساس ویژگی‌های شیمیایی و فیزیکی است که به‌ویژه برای مواد ریزدانه و پیچیده کاربرد دارد.
• تیکنر:
  • فرآیند ته‌نشینی است که در آن مواد جامد از مایع جدا می‌شوند. این فرآیند بر اساس وزن مخصوص مواد است، بدین معنا که مواد سنگین‌تر در ته تیکنر ته‌نشین می‌شوند و مایع شفاف‌تر از بالای مخزن خارج می‌شود.
  • این فرآیند معمولاً در فازهای نهایی فرآیند استخراج استفاده می‌شود تا آب را از مواد معدنی جدا کرده و به‌عنوان یک مرحله تصفیه یا فشرده‌سازی عمل کند.

3. ساختار و طراحی:

• ماشین فلوتاسیون:
  • ماشین فلوتاسیون معمولاً شامل یک کاسه یا مخزن فلوتاسیون است که در آن مواد معدنی با حباب‌های هوا مخلوط می‌شوند.
  • این دستگاه‌ها معمولاً دارای ملخ‌ها یا همزن‌ها هستند که برای اختلاط و توزیع یکنواخت حباب‌ها در مایع طراحی شده‌اند.
• تیکنر:
  • تیکنر معمولاً یک مخزن ته‌نشینی است که در آن مایع به تدریج از طریق ته‌نشینی جدا می‌شود.
  • در داخل تیکنر، ممکن است همزن‌ها برای کمک به توزیع یکنواخت مواد استفاده شوند، ولی عمده عملیات در تیکنر به ته‌نشینی طبیعی مواد جامد وابسته است.

4. کاربردها:

• ماشین فلوتاسیون:
  • جداسازی مواد معدنی خاص (مثلاً مس، طلا، سرب، روی) از سنگ‌های باطله یا مواد غیرمفید.
  • استفاده در فرآوری مواد معدنی جهت تولید کنسانتره‌های معدنی.
• تیکنر:
  • تصفیه و فشرده‌سازی دوغاب‌ها در فرآیندهای معدن‌کاری و بازیابی آب.
  • استفاده در فرآیندهایی که به جداسازی و بازیابی آب تمیز از مواد جامد نیاز دارند.

5. نوع مواد جداشده:

• ماشین فلوتاسیون:
  • جداسازی مواد معدنی (معمولاً مواد با ارزشی مانند مس، طلا، نقره، سرب، روی) از سایر مواد.
• تیکنر:
  • جداسازی مواد جامد از مایعات و فشرده‌سازی آنها برای کاهش حجم و بازیابی آب.

جمع‌بندی:

• ماشین فلوتاسیون برای جداسازی مواد معدنی بر اساس خواص سطحی و شیمیایی آنها (چسبندگی به حباب‌ها) استفاده می‌شود و عمدتاً برای استخراج فلزات مورد استفاده قرار می‌گیرد.
• تیکنر برای ته‌نشینی مواد جامد از مایعات و کاهش حجم مواد جامد در فرآیندهای مختلف به کار می‌رود، و بیشتر در تصفیه و بازیابی آب در مراحل انتهایی فرآوری مواد معدنی کاربرد دارد.

در نتیجه، این دو دستگاه در فرآیندهای مختلف معدن‌کاری و فرآوری مواد معدنی نقش‌های مکمل دارند و معمولاً در کنار هم در یک سیستم فرآوری استفاده می‌شوند.

اجزای پنهان ماشین فلوتاسیون که مهندسان نمی‌خواهند از آن غافل شوند

• هواپاش متمرکز (Microbubble Injector): تولید حباب‌های فوق‌ریز با راندمان چسبندگی بسیار بالا

• کنترل‌گر هوشمند سطح کف (Froth Level Sensor): حفظ تعادل بین برداشت سریع و بازیابی مؤثر

• رادار تحلیل دینامیک پالپ: تکنولوژی نوظهور برای پایش لحظه‌ای چگالی و غلظت پالپ

این اجزا در ماشین‌های نسل جدید مانند Outotec TankCell یا Metso RCS کاملاً دیجیتالی شده‌اند.
