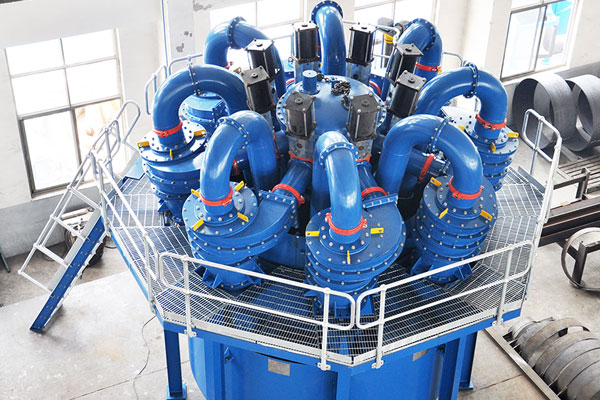

هیدروسایکلون چیست و چه کاربردی دارد؟

هیدروسایکلون (Hydrocyclone) یک تجهیز صنعتی برای جداسازی ذرات جامد از مایع یا دو فاز با چگالی متفاوت است. این دستگاه بدون قطعات متحرک کار می‌کند و با استفاده از نیروی گریز از مرکز، ذرات سنگین‌تر را به سمت جداره و پایین هدایت کرده و مایع یا ذرات سبک‌تر را از قسمت بالایی خارج می‌کند.

اجزای اصلی هیدروسایکلون

1. ورودی تانژانت – ورود سیال با سرعت بالا و ایجاد جریان چرخشی

2. بدنه مخروطی (Cone) – بخش اصلی جداسازی بر اساس وزن مخصوص

3. نازل تحتانی (Underflow) – خروج ذرات سنگین

4. اوریفیس یا لوله بالایی (Overflow) – خروج سیال یا ذرات سبک

ساختار و عملکرد هیدروسایکلون

هیدروسایکلون از یک بدنه مخروطی یا استوانه‌ای تشکیل شده است که مایع حاوی ذرات معلق از طریق ورودی جانبی با سرعت بالا وارد دستگاه می‌شود. این ورود باعث ایجاد یک جریان گردابی درون دستگاه می‌شود که نیروی گریز از مرکز ایجاد می‌کند. ذرات جامد به دلیل چگالی بالاتر به سمت دیواره‌های دستگاه رانده می‌شوند و به سمت پایین حرکت می‌کنند، در حالی که مایع تمیزتر از بخش بالایی دستگاه خارج می‌شود.

مزایای استفاده از هیدروسایکلون

سادگی طراحی و عملکرد: هیدروسایکلون‌ها بدون قطعات متحرک کار می‌کنند که باعث کاهش نیاز به تعمیر و نگهداری می‌شود.

کارایی بالا در جداسازی: این دستگاه می‌تواند ذرات با اندازه‌های کوچک را به‌طور موثری از مایعات جدا کند.

هزینه عملیاتی کم: هیدروسایکلون‌ها به دلیل نداشتن قطعات مکانیکی متحرک، هزینه‌های عملیاتی و نگهداری پایینی دارند.

اندازه کوچک و جمع و جور: این دستگاه‌ها فضای کمی را اشغال می‌کنند و به راحتی در محیط‌های صنعتی مختلف قابل نصب هستند.

نکات مهم در انتخاب هیدروسایکلون

• قطر و زاویه مخروط متناسب با دبی و نوع ذرات

• جنس بدنه (پلی‌یورتان، فولاد ضدسایش، سرامیک) بر اساس شرایط کاری

• فشار ورودی برای کارکرد بهینه

• اندازه دهانه ورودی و خروجی برای کنترل راندمان جداسازی

کاربردهای هیدروسایکلون

صنایع معدنی: برای جداسازی ذرات جامد از آب در معادن و فرآوری مواد معدنی.

تصفیه آب و فاضلاب: در حذف ذرات معلق از آب‌های صنعتی یا فاضلاب‌ها.

نفت و گاز: برای جدا کردن ماسه و سایر مواد جامد از نفت خام یا سیالات حفاری.

صنایع شیمیایی: در فرآیندهای جداسازی ذرات جامد از محلول‌های شیمیایی.

هیدروسایکلون‌ها به دلیل کارایی بالا، سادگی در طراحی و عملکرد و هزینه‌های نگهداری پایین، انتخابی مناسب برای جداسازی ذرات معلق در مایعات در صنایع مختلف هستند. این دستگاه‌ها نقش مهمی در بهینه‌سازی فرآیندهای صنعتی و حفظ کیفیت مایعات ایفا می‌کنند.

هیدروسایکلون صنعتی: جداسازی ذرات معلق با راندمان بالا | پینار خزر

معرفی هیدروسایکلون

هیدروسایکلون‌ها ابزارهای جداسازی مکانیکی ذرات از مایعات هستند که بدون قطعات متحرک عمل می‌کنند. این ویژگی باعث کاهش هزینه‌های نگهداری و افزایش دوام دستگاه می‌شود. هیدروسایکلون‌های پینار خزر، با طراحی اختصاصی، امکان تفکیک دقیق ذرات سنگین و سبک را فراهم می‌کنند.

عملکرد هیدروسایکلون

ورود جریان و ایجاد گرداب

جریان مایع حاوی ذرات معلق از ورودی جانبی مماسی وارد بدنه مخروطی هیدروسایکلون می‌شود. این ورودی مماسی جریان گردابی ایجاد می‌کند و ذرات سنگین‌تر را به سمت دیواره‌های دستگاه هدایت می‌کند.

جداسازی ذرات سنگین و مایع تمیز

ذرات سنگین به خروجی پایین (پاریز / underflow) منتقل می‌شوند و ذرات سبک‌تر و مایع تمیز از خروجی بالایی (سرریز / overflow) خارج می‌شوند. این فرآیند باعث افزایش کیفیت مایع خروجی و کاهش ذرات معلق می‌شود.

عوامل مؤثر در عملکرد

• اندازه و چگالی ذرات:

  اندازه ذرات

  اندازه ذرات یکی از مهم‌ترین عوامل تعیین‌کننده راندمان هیدروسایکلون است.

  • ذرات بزرگ‌تر: به دلیل نیروی گریز از مرکز بالاتر، سریع‌تر به دیواره‌ها رانده می‌شوند و به خروجی پایین (پاریز / underflow) منتقل می‌شوند.

  • ذرات ریز: ذرات بسیار کوچک ممکن است در جریان گردابی باقی بمانند و به خروجی بالایی (سرریز / overflow) بروند، مگر آنکه سرعت و طراحی هیدروسایکلون بهینه باشد.

  • کنترل اندازه تفکیک: با تغییر قطر ورودی، طول و زاویه مخروط، می‌توان اندازه دقیق ذراتی که جدا می‌شوند را کنترل کرد.

  چگالی ذرات

  چگالی یا وزن مخصوص ذرات، عامل دوم تعیین‌کننده جداسازی است:

  • ذرات سنگین (چگالی بالا): سریع‌تر از ذرات سبک ته‌نشین می‌شوند و به پاریز هدایت می‌شوند.

  • ذرات سبک (چگالی پایین): ممکن است همراه با مایع از سرریز خارج شوند.

  • تفاوت چگالی: هرچه اختلاف چگالی بین ذرات و مایع بیشتر باشد، جداسازی راحت‌تر و دقیق‌تر انجام می‌شود.

  تعامل اندازه و چگالی

  • ذرات ریز و سنگین ممکن است بهتر از ذرات بزرگ و سبک جدا شوند، زیرا نیروی گریز از مرکز بیشتر روی ذرات سنگین اثر می‌گذارد.

  • در طراحی هیدروسایکلون، اندازه و چگالی ذرات با سرعت جریان، قطر هیدروسایکلون و زاویه مخروط هماهنگ می‌شود تا حداکثر راندمان جداسازی حاصل شود.

• سرعت جریان ورودی:

  سرعت جریان ورودی (velocity) به هیدروسایکلون، یکی از مهم‌ترین عوامل تعیین‌کننده راندمان جداسازی ذرات است. جریان ورودی معمولاً مماسی به بدنه هیدروسایکلون وارد می‌شود و باعث ایجاد جریان گردابی درون دستگاه می‌گردد.

  اثر سرعت بر نیروی گریز از مرکز

  • سرعت بالاتر: نیروی گریز از مرکز افزایش می‌یابد، ذرات سنگین سریع‌تر به دیواره‌ها رانده می‌شوند و به خروجی پاریز منتقل می‌شوند.

  • سرعت پایین‌تر: نیروی گریز از مرکز کاهش پیدا می‌کند و ذرات ممکن است نتوانند ته‌نشین شوند، در نتیجه راندمان جداسازی کاهش می‌یابد.

  سرعت بهینه

  • تعیین سرعت مناسب: برای هر نوع ذرات و چگالی مایع، سرعت ورودی بهینه متفاوت است.

  • اختلال در سرعت زیاد: اگر سرعت جریان بیش از حد باشد، گرداب داخلی ممکن است ناپایدار شود و ذرات سبک و سنگین با هم مخلوط شوند، که باعث کاهش راندمان هیدروسایکلون می‌شود.

  • تأثیر بر ذرات ریز: سرعت مناسب برای ذرات بسیار ریز اهمیت بالایی دارد؛ سرعت درست باعث می‌شود این ذرات نیز از مایع جدا شوند و به پاریز منتقل گردند.

• ویسکوزیته مایع:

  ویسکوزیته یا گرانروی مایع، معیاری است برای مقاومت مایع در برابر جریان یافتن. مایعات با ویسکوزیته بالا غلیظ‌تر و با ویسکوزیته پایین رقیق‌تر هستند.

  تأثیر ویسکوزیته بر جریان گردابی

  • در هیدروسایکلون، جداسازی ذرات با ایجاد جریان گردابی انجام می‌شود.

  • مایعات کم‌ویسکوز راحت‌تر جریان می‌یابند و گرداب قوی‌تر و پایدارتر ایجاد می‌کنند، بنابراین نیروی گریز از مرکز به‌طور مؤثرتری بر ذرات اثر می‌گذارد.

  • مایعات با ویسکوزیته بالا جریان گردابی ضعیف‌تری ایجاد می‌کنند، ذرات سنگین و سبک کمتر از هم تفکیک می‌شوند و راندمان هیدروسایکلون کاهش می‌یابد.

  ویسکوزیته و جداسازی ذرات

  • ذرات ریز به‌خصوص تحت تأثیر ویسکوزیته قرار دارند. در مایعات کم‌ویسکوز، این ذرات راحت‌تر ته‌نشین می‌شوند و به خروجی پاریز منتقل می‌گردند.

  • ویسکوزیته مناسب مایع، باعث می‌شود که جداسازی دقیق‌تر حتی برای ذرات نزدیک به چگالی مایع انجام شود.

  بهینه‌سازی عملکرد

  • در طراحی و بهره‌برداری از هیدروسایکلون، کنترل ویسکوزیته مایع اهمیت زیادی دارد.

  • در صورت نیاز، می‌توان غلظت مایع را کاهش داد یا افزودنی‌هایی استفاده کرد تا راندمان جداسازی بهینه شود.

• زاویه و طول مخروط:

  نقش زاویه مخروط

  زاویه مخروط هیدروسایکلون یکی از پارامترهای کلیدی در تعیین راندمان جداسازی است:

  • زاویه تندتر (شیب بیشتر):
    ذرات سنگین‌تر سریع‌تر به پایین هدایت می‌شوند و خروجی پاریز افزایش می‌یابد، اما ممکن است ذرات ریز سبک با جریان همراه شوند و از سرریز خارج شوند.

  • زاویه ملایم‌تر (شیب کمتر):
    حرکت ذرات آرام‌تر انجام می‌شود و جداسازی دقیق‌تر برای ذرات ریز فراهم می‌گردد، اما سرعت خروج ذرات سنگین کاهش پیدا می‌کند.

  نقش طول مخروط

  طول مخروط هیدروسایکلون نیز به طور مستقیم بر فرآیند جداسازی اثر می‌گذارد:

  • مخروط بلندتر:
    مسیر حرکت ذرات طولانی‌تر می‌شود، ذرات فرصت بیشتری برای ته‌نشینی دارند و راندمان جداسازی به خصوص برای ذرات ریز افزایش می‌یابد.

  • مخروط کوتاه‌تر:
    مسیر کوتاه‌تر باعث سرعت بالاتر جریان می‌شود، ذرات سنگین سریع‌تر خارج می‌شوند اما ذرات ریز ممکن است به سرریز منتقل شوند و راندمان کاهش یابد.

  تعامل زاویه و طول مخروط

  • هماهنگی زاویه و طول: برای دستیابی به بهترین جداسازی، زاویه مخروط و طول آن باید با اندازه و چگالی ذرات، سرعت جریان و ویسکوزیته مایع هماهنگ شود.

  • بهینه‌سازی راندمان: با طراحی مناسب مخروط، می‌توان حتی ذرات بسیار ریز و نزدیک به چگالی مایع را نیز از مایع جدا کرد و راندمان هیدروسایکلون را به حداکثر رساند.

مزایای هیدروسایکلون‌های پینار خزر

• عدم نیاز به قطعات متحرک → کاهش هزینه‌های نگهداری

• صرفه‌جویی انرژی → بهینه‌سازی مصرف برق

• سفارشی‌سازی بر اساس نوع ذرات و مواد

• راندمان بالا حتی برای ذرات ریز و نزدیک به چگالی مایع

• طول عمر بالا با متریال مقاوم در برابر سایش و خوردگی

هیدروسایکلون‌های پینار خزر با طراحی هوشمند، دوام بالا و راندمان جداسازی عالی، ابزارهایی کلیدی برای بهینه‌سازی فرآیندهای صنعتی در صنایع مختلف هستند. استفاده از این دستگاه‌ها، فرآیندهای جداسازی را سریع‌تر، دقیق‌تر و کم‌هزینه‌تر می‌کند.
