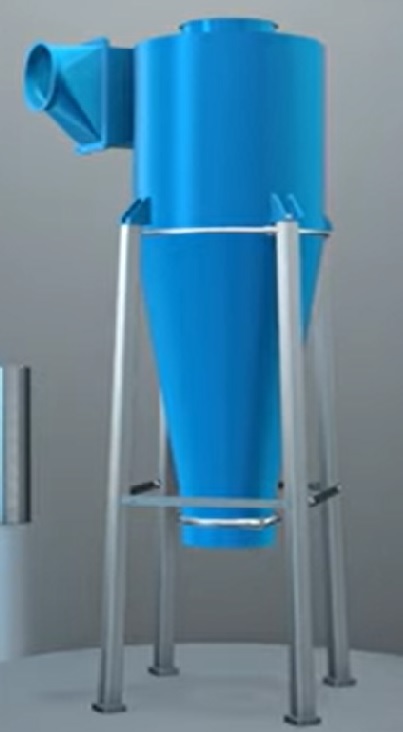

کاربردهای غبارگیر سیکلونی

غبارگیر سیکلونی در هر جایی استفاده می‌شود که جریان هوا پر از ذره‌های سرگردان باشد و لازم باشد قبل از ورود به تجهیزات حساس‌تر، یک پاک‌سازی اولیه و سریع انجام شود. این دستگاه مثل یک مرحله‌ی پیش‌فیلتراسیون چرخشی عمل می‌کند و با جدا کردن بخش عمده‌ای از گردوغبار، فشار کاری روی فیلترهای بعدی، فن‌ها و خطوط انتقال را کاهش می‌دهد.

مهم‌ترین کاربردهای واقعی و صنعتی غبارگیر سیکلونی:

• خطوط خردایش و آسیاب: قبل از بالمیل یا رادمیل، بار گردوغبار را کم می‌کند تا هم عمر یاتاقان‌ها بیشتر شود و هم انتقال مواد روان‌تر انجام بگیرد.

• کارخانه‌های سیمان و آهک: برای جداسازی ذرات در مراحل ابتدایی قبل از بگ‌هاوس استفاده می‌شود تا بگ‌هاوس دیرتر کیپ شود.

• معادن و واحدهای دانه‌بندی: در نقاطی که بارگیری و تخلیه مواد غبار زیاد تولید می‌کند، سیکلون بهترین واحد جمع‌آوری سریع است.

• سیستم‌های خشک‌کن حرارتی: در خشک‌کن دوار، هوای خروجی همیشه پر از ریزدانه است؛ سیکلون این ذرات را از مسیر گاز داغ جدا می‌کند تا وارد فن‌های اصلی نشوند.

• خطوط انتقال پنوماتیک: برای جداکردن ذرات از هوای انتهای خط و جلوگیری از برگشت غبار به کمپرسور.

• کارگاه‌ها و صنایع چوب: برای جمع‌آوری تراشه‌های سبک و گرده‌چوب قبل از ورود به فیلتر اصلی.

• سیستم‌های بازیافت مواد: برای جدا کردن ذرات ارزشمند (مثل پودر فلز یا مواد معدنی ریز) از جریان هوا بدون استفاده از فیلتر مصرفی.

تعبیر سازه‌ای: «منطقه‌سازی کارکردی» داخل سیکلون

معمولاً سیکلون را یک محفظه واحد فرض می‌کنند. پیشنهاد: محفظه را به سه منطقه عملکردی داخلی تقسیم کن —

• ورودی و منطقه پیش‌گردان (pre-vortex): جایی برای کاهش پالس سرعت ورودی و توزیع یکنواخت جریان. از مش‌های تک‌بعدی یا ورق‌های مشبک با سوراخ‌های کنتراست‌دار برای پخش مناسب جریان استفاده کن.

• منطقه جداسازی اصلی (vortex separation): محل ایجاد گردابه قوی؛ در این بخش تمرکز بر پوشش‌های ضدسایش و طراحی مخروط با زوایای محاسبه‌شده است.

• منطقه جمع‌آوری و خروجی (settling & outlet): فضای پایین برای جلوگیری از بازپخش ذرات و منطقه آرام برای خروجی گاز. با یک دیواره شکست جریان (flow break) ملایم می‌توان بازگشت ذرات به هسته گردابه را کاهش داد.

این «تفکیک منطقی» باعث می‌شود بتوان برای هر منطقه روش متریال، نگهداری و ابزار اندازه‌گیری مجزایی تعریف کرد.

ورودی با پیش‌چرخش متغیر (variable pre-swirl) — ایده کم‌هزینه برای بهبود عملکرد در بازه دبی‌های مختلف

به‌جای یک ورودی ثابت از یک «حلقهٔ پیش‌چرخان قابل تنظیم» استفاده کن: یک صفحهٔ سوراخ‌دار یا پره‌های منحنی داخل ورودی که با موتور یا دسته مکانیکی کمی زاویه‌دار می‌شوند. مزایا:

• در دبی پایین، پیش‌چرخش بیشتر برای افزایش نیروی گریز از مرکز و حفظ راندمان.

• در دبی بالا، کاهش پیش‌چرخش برای جلوگیری از افزایش افت فشار و ریزش ذرات.

این راه‌حل مخصوصاً وقتی مفید است که یک سیکلون برای چند خط یا بارگذاری متغیر طراحی شده باشد.

لایهٔ داخلی ترکیبی: پوششِ «ناتراکم + لایهٔ لغزنده» برای کاهش فرسایش و گیرایی

ترکیب دو لایه کم‌یاب ولی کاربردی:

1. لایهٔ زیرین مقاوم به سایش (مثل آلیاژ سخت یا سرامیک موضعی) در نقاطی که ذرات ضربتی برخورد می‌کنند.

2. لایهٔ سطحی نازک با ضریب اصطکاک کم (پوشش پلیمری مقاوم به حرارت یا PTFE نازک) تا ذرات سریع‌تر به دیواره بلغزند و از چسبیدن جلوگیری شود.

نتیجه: کاهش محسوس ازدیاد ضخامت پوشش‌های تعویضی و کاهش انسداد در مخروط.

روش میدانی ارزیابی کارآیی ذرات ریز بدون دستگاه پیچیده

یک روش ساده برای ارزیابی نسبی راندمان در سایت:

• نمونه‌برداری گاز ورودی/خروجی با فیلترهای تخت قابل وزن‌کشی (کاغذ فیلتری یا فیلترهای نایلونی) — گرفتن حجم مشخص هوا با پمپ دستی/پرتابل.

• وزن‌کشی قبل/بعد با ترازوی میکروگرم — مقایسه جرم ذرات جداشده.

• برای دانه‌بندی نسبی: دو فیلتر با دو اندازه منافذ مختلف یا استفاده از آبشست (دستگاه ساده شفاف) برای دیدن ته‌نشینی ذرات.

این شیوه هزینه کم و قابلیت تکرار برای پایش روزانه/هفتگی فراهم می‌کند.

جلوگیری از «بازپخش» (re-entrainment) با شکاف‌های آرامش‌زا و گِرِیدِرهای مخروطی

بازپخش وقتی رخ می‌دهد که گردابهٔ داخلی باعث بلند شدن و ورود دوباره ذرات از کف شود. راه‌حل‌های کم‌هزینه:

• نصب یک گریدِر مخروطی ملایم (slotted diffuser) بالای مخزن جمع‌آوری که جریان ملایم را ایجاد کند.

استفاده از تیغه‌های کوچک در کف جمع‌آوری برای قطع جریان چرخشی و هدایت آرام ذرات به سمت خروجی.

ابزارسنجی هوشمند ارزان: «چشم فشار اختلافی ساده + الگوریتم درجه‌بندی»

به‌جای سیستم‌های گران‌قیمت، از دو حسگر فشار اختلافی با خروجی آنالوگ استفاده کن و یک ریزکنترلگر ساده داشته باش که:

• نوسان‌های فشار را برای تشخیص آغاز انسداد ثبت کند.

• الگوریتم سادهٔ درجه‌بندی (مثلاً افزایش پیوسته ΔP بیش از X% در Y ساعت) برای اعلام پاکسازی.
  این باعث می‌شود واکنش نگهداری پیشگیرانه باشد، نه پس از افت جداسازی.

مدیریت سایش در نقاط لبه‌ای: «پل‌های تعویضی مدولار»

در نقاط با بیشترین سایش (لبهٔ مخروط، دور ورودی)، به‌جای پیچ‌کردن صفحات بزرگ، از «پل‌های تعویضی» (replaceable wear-bridges) استفاده کن: قطعات کوچک و ارزان که می‌توان سریع تعویض کرد — زمان توقف را کاهش می‌دهد و هزینه نگهداری را پایین می‌آورد.

راهکار ترکیبی کم‌هزینه برای ذرات زیر 5 میکرون

سیکلون‌ها برای ذرات بسیار ریز موثر نیستند. راه پیشنهادی:

• خروجی سیکلون را به یک محفظهٔ کوتاه متصل کن که در آن شارژ الکترواستاتیک سطحی توسط یک الکترود با ولتاژ پایین (ایمن، غیرخطرناک) انجام شود تا ذرات ریز اندکی شارژ بگیرند و سپس در یک فیلتر الکترواستاتیک/پیش‌فیلتر کوچک جذب شوند.
  این ترکیب، بدون نیاز به الکتروفیلتر کامل یا سیکلونِ غول‌پیکر، راندمان کلی را برای ریزذرات افزایش می‌دهد.

هشدار عملی: هر کار با ولتاژ باید مطابق استانداردهای ایمنی و با جلوگیری از جرقه‌زنی اجرا شود.

صدا و رزونانس — یک مشکل کمتر مورد بحث

گردابه‌ها می‌توانند صدا یا رزونانس ایجاد کنند که به تدریج نگهداری و پایه‌ها را تحت‌فشار قرار می‌دهد. توصیه‌ها:

• در طراحی از محاسبات فرکانس طبیعی برای جلوگیری از هم‌فرکانس شدن با فرکانس‌های گردابه استفاده کن.

• استفاده از «نوارهای صوت‌گُشا» (acoustic dampers) در بدنه و اتصالات برای کاهش انتقال ارتعاشات به سازهٔ اطراف.

نکات نصب و راه‌اندازی که معمولاً نادیده گرفته می‌شوند

• شیب و تراز مخزن جمع‌آوری: حتی ۱–۲ درجه اختلاف می‌تواند منجر به تجمع نامتوازن و بسته‌شدن خروجی شود.

• خط لوله تخلیه: قطر و مسیر تخلیه باید طوری باشد که مانع تجمع موقتی نشود؛ یک هرزگرد یا دریچهٔ بازشوی سریع باعث تخلیه بهتر می‌شود.

• ورودی‌های متعدد: وقتی چند ورودی دارید، همیشه از یک کَنهٔ پخش‌کننده (distributor) برای توزیع یکنواخت جریان استفاده کن تا کارایی یک سیکلون ثابت بماند.
